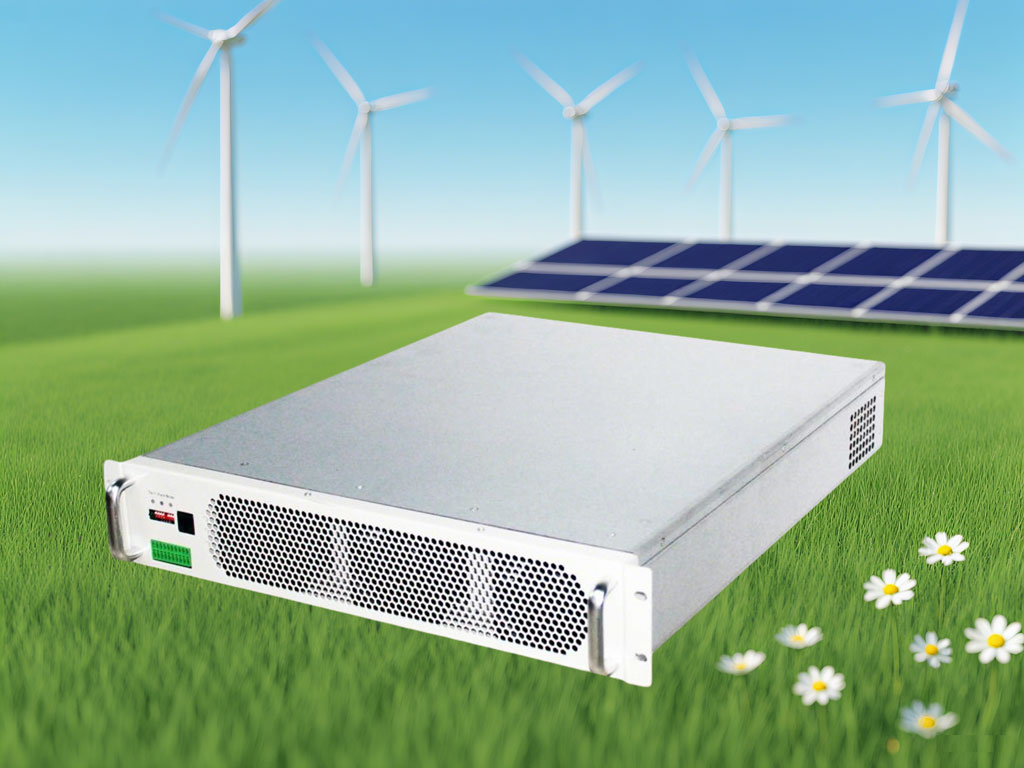

新品 66kW M66KPV1/ M66KPV3非隔離雙向MPPT模塊艾麥斯電源

聯系電話「同微信」： 180-1875-2807

該MPPT模塊采用第三代SiC碳化硅功率器件，轉換效率高達99 2%；支持RS485 CAN Ethernet 干接點多通道通信，方便與第三方儲能EMS、BMS、上位機設備進行通訊和控制。

BDC66K102PV 66kW SiC三路MPPT光伏升壓模塊

產品概述

MPPT，即最大功率點跟蹤（Maximum Power Point Tracking），實時檢測光伏組件的發電電壓，并追蹤最高電壓電流值（VI），確保光伏組件始終工作在最大功率輸出狀態。在不同的光照強度和溫度條件下，MPPT能將太陽能電池板發出的直流電高效地轉換為可調的直流電壓。相比傳統控制器，系統跟蹤效率提高50%，極大地提高了能源的利用率。

該MPPT模塊采用第三代SiC碳化硅功率器件，轉換效率高達99.2%；支持RS485/CAN/Ethernet/干接點多通道通信，方便與第三方儲能EMS、BMS、上位機設備進行通訊和控制。整機適配直流耦合儲能架構，廣泛應用于直流微網、光儲直柔、光儲柴一體化等工商業儲能場景，是大容量工商業儲能系統首選光伏升壓設備。

典型應用場景

工商業直流光儲系統

直流微電網項目

光儲直柔一體化項目

光儲柴離網儲能電站

大型光伏直流耦合儲能

產品核心優勢

適配多元場景，發電量更高

支持三路獨立MPPT通道，每路可單獨跟蹤光伏最大功率點，完美匹配市面500~720Wp主流大功率光伏組件；光伏組件可直接接入模塊輸入端，省去前端光伏匯流箱，降低系統整體硬件成本；采用交錯并聯拓?fù)浼夹g(shù)，大幅降低直流側紋波電流，有效延長儲能電池循環使用壽命。
SiC碳化硅器件，轉換效率更高

整機搭載第三代SiC功率半導體器件，最高轉換效率可達99.2%，對比傳統IGBT方案損耗大幅降低；同等光伏裝機容量下發電量更高，縮短工商業儲能項目投資回本周期，提升項目整體收益率。
結構緊湊，集成友好

標準2U機架高度，整機體積小巧、功率密度高，便于系統集成商機柜緊湊布局；多通訊接口兼容，標配CAN、RS485、Ethernet、干接點四路信號端口，可對接各類第三方儲能管控設備。
全工況多重安全防護

內置過壓、欠壓、過流、短路、過溫、絕緣檢測、浪涌、反接全套硬件級保護；寬溫域工作區間，高低溫、高海拔環境均可穩定運行，全模塊內置抗干擾電路，工業惡劣工況可靠運行。

電氣拓?fù)渑c工作模式

本產品采用非隔離SiC交錯并聯升壓拓?fù)洌藩?dú)立MPPT通道分別采集光伏陣列電壓電流，實時追蹤最大功率點，將光伏低壓直流升壓至儲能母線標準電壓，能量單向高效傳輸至直流母線儲能側。

工作邏輯說明：
1.多路光伏陣列獨立接入三路MPPT通道，互不干擾，每一路單獨追蹤最大功率點；
2.SiC交錯并聯升壓拓?fù)浣档烷_關損耗與輸出紋波，最高效率99.2%；
3.統一升壓至儲能母線電壓區間，接入直流耦合儲能系統，實現光伏自發自用儲能。

技術規格參數

基礎產品信息
產品名稱	MPPT模塊
產品型號	M66KPV1/ M66KPV3
直流低壓側（光伏輸入）參數
電壓范圍	180～1000Vdc
額定電壓	350Vdc
最高電壓	1000Vdc
MPPT滿載電壓范圍	340～1000Vdc
單路MPPT最大電流	45A
MPPT路數	3路獨立通道
直流高壓側（儲能母線輸出）參數
電壓范圍	340Vdc～1000Vdc
額定電壓	600Vdc
最低電壓	350Vdc
滿載電壓范圍	600Vdc～950Vdc
額定電流	100A
額定功率	66kW
高壓側啟動電壓	350Vdc
保護特性
保護功能清單	過壓保護、欠壓保護、過流保護、高壓側短路保護、過溫保護、絕緣阻抗檢測、浪涌保護、直流反接保護
整機系統參數
拓?fù)浣Y(jié)構	非隔離SiC交錯并聯升壓拓?fù)?/td>
最高轉換效率	99.2%
防護等級	IP20
儲存溫度	-40℃～75℃
工作溫度	-30℃～60℃（＞45℃自動過溫功率降額）
環境濕度	0%RH～95% RH，無冷凝
適配海拔高度	4000m（2000m以上降額使用）
運行噪聲	≤65dB
整機尺寸（寬深高，不含掛耳把手）	440mm535mm86mm
整機重量	21Kg
冷卻方式	智能調速風冷
通訊接口	RS485、CAN、Ethernet、干接點
執行標準
安規/性能/EMC標準	GB/T 34120-2017、GB/T 34133-2017、EN 62477、EN IEC 61000

安全保護體系

整機采用硬件級快速保護電路+軟件實時監測雙重防護架構，全功率回路獨立抗干擾設計，故障微秒級閉鎖輸出，保障光伏陣列、儲能電池與設備本體安全：

電氣故障全維度防護

集成過壓、欠壓、過流、直流反接、高壓側短路硬件保護，實時采集兩側電壓電流，出現異常立即封鎖SiC功率器件驅動，避免器件擊穿與光伏、電池?fù)p壞。
絕緣與浪涌防護

內置絕緣阻抗實時檢測功能，母線絕緣異常主動告警停機；輸入端配備浪涌吸收電路，抵御雷擊、電網沖擊，適配戶外工商業光伏電站復雜電磁環境。
熱管理與寬溫防護

智能風冷散熱系統，實時監測功率器件溫度；環境溫度超過45℃自動線性降額輸出，極端高溫下停機保護；-30℃低溫可正常啟動，整機寬溫域穩定運行。
高海拔降額適配

最高支持4000m海拔場景，2000m以上空氣稀薄散熱效率下降，模塊自動功率降額，保障高原光伏儲能項目長期穩定運行。

常見技術問題

1、三路MPPT通道是否可以獨立控制，能否接入不同規格光伏組件？

三路MPPT完全獨立跟蹤，每一路擁有獨立電壓電流采樣與升壓回路，可分別接入不同功率、不同電壓等級的光伏陣列，互不干擾，適配多朝向、多容量光伏陣列分布式接入場景。

2、對比傳統IGBT MPPT，SiC方案優勢在哪里？

第三代SiC碳化硅器件開關損耗極低，整機最高效率99.2%，比IGBT方案提升1.5%~2.5%；同等光伏裝機下年發電量更高，散熱負載更小，整機尺寸、重量更緊湊，長期運維成本更低。

3、通訊接口支持哪些協議，能否對接第三方儲能EMS？

標配RS485、CAN、以太網、干接點四路通訊，支持標準Modbus RTU/TCP、儲能專用通訊協議，可無縫對接第三方電池管理系統、儲能能量管理平臺、遠程監控上位機。

4、設備是否可以省去光伏匯流箱直接接光伏板？

可以，三路MPPT輸入端可直接并聯接入光伏組件串，無需前端匯流箱，減少一級硬件損耗，降低系統整體采購成本與布線復雜度。

5、是否支持定制化功率、電壓規格？

支持項目定制開發，可調整MPPT路數、輸入輸出電壓區間、額定功率、通訊協議、散熱方案，可提供規格書、通訊協議文檔、拓?fù)鋱D紙等全套技術資料。
